傳統測量方式受環境限制效率低下，難以滿足現代車間大批量、高節奏的生產需求。千機智能全新推出QJCAM比對測量功能，致力于在車間環境下實現快速、穩定、高精度的全尺寸檢測。
什么是比對測量？
比對測量，又稱比較測量，是一種通過對待測工件與標準參考件進行數據比對，快速獲取工件幾何尺寸與形狀特征的先進測量方式。
該方法依托標準件的高精度與穩定性，通過智能算法分析差異，顯著提升檢測結果的準確性與可靠性。
比對測量的優勢
無需恒溫恒濕環境，可在普通車間條件下穩定運行，真正實現“在線檢測”
支持快速檢測大批量同一類型工件，大幅提升質檢效率，避免生產積壓
相較于傳統三坐標測量設備，更具價格優勢，可多臺部署，覆蓋更多產線
有效避免因測量環境差異導致的尺寸偏差，確保現場檢測與測量室結果高度一致
QJCAM比對測量
? 方式一：與三坐標數據基準比對
通過在機檢測標準件，獲取點位數據，并與三坐標測量數據進行智能比對與偏差補償，使在機測量結果與三坐標測量值保持高度一致。
? 方式二：以標準件為直接基準
直接以當前高標準件檢測數據為參考基準，快速判斷后續工件與標準件之間的微米級偏差，適用于無三坐標數據場景。

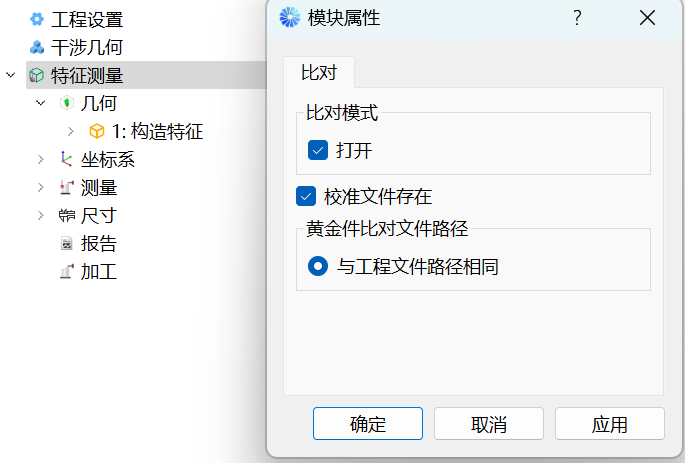

QJCAM比對測量組成
標準件：只要經過三坐標測量，任意一件產品都可以作為標準件。
標準件校準：三坐標測量標準件，生成標定（.cal）文件，該文件供QJCAM比對校準。
黃金件：標準件的一種，理論上來說，該件是完全按照?qǐng)D紙生產出來的。
黃金件校準：該過程假設標準件按照繪圖標稱尺寸生產出來。這意味著，“黃金標準件”與繪圖標稱尺寸的任何偏差都包含在測量中。
客戶應用案例
自動化產線鉆攻機改造測量機方案
一、問題現狀與加工難點
1. 人工檢測為主：3C行業產線巡檢尺寸依賴人工（卡尺、高度規等），效率低、耗時久；
2. 精度不穩定：檢測結果受人員經驗與狀態影響大，一致性差；
3. 三坐標應用受限：車間環境不滿足三坐標要求，無法就近部署；且設備昂貴，大規模采購成本過高。
二、改造要求
1. 200次靜態測量：保證同一特征尺寸極差在公差帶10%以內
2. 與三坐標檢測結果對比：保證相同特征在10%以內偏差
3. 嵌套進自動化檢測線
三、QJCAM比對測量解決方案
老舊設備煥新：利用即將淘汰的FANUC鉆攻機進行翻新改造，作為測量平臺。
搭載自研軟件：集成QJCAM.Inspection 在機測量軟件，構建“簡易三坐標”。
核心軟件功能：
比對測量：以測量室三坐標檢測件為基準，確保結果準確性
自動化集成：無縫對接自動化檢測線，實現全自動測量
MES互聯：連接MES系統，實現測量數據上傳與統計分析
